2m Wires-X FM/C4FM Relais (Standort Waidberg)
Relais HB9SP 2m Wires-X C4FM / FM Dual Mode
(1. Betriebsaufnahme erfolgte am 9. November 2020, 1200 Uhr)

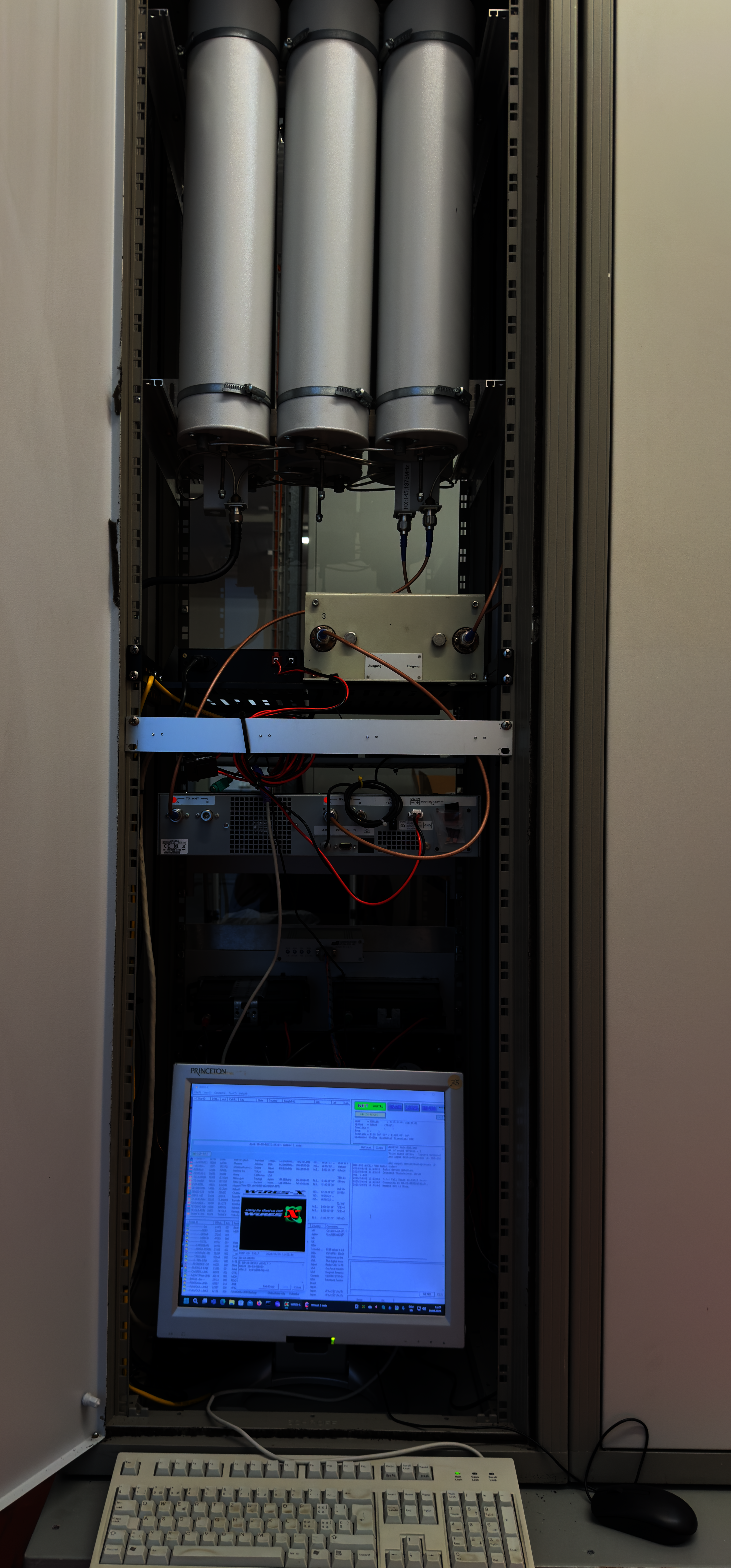

Unser Relais besteht seit dem 5. Sept. 2025 aus einem Yaesu DR-2XE, einem IK-Telecom Duplexfilter, Bandpass-Filter, Halterungen, Mikrofon und Verbindungskabel und die Antenne befindet sich auf einem über 62 Meter hohen Sendemasten.
Die 1. Betriebsaufnahme des 2m Relais erfolgte am 24. Juli 2008, 1800 Uhr mit Motorola Geräten. Diese Geräte werden weiterhin als 2m Not-Relais verwendet.
Das Relais läuft im Dual Mode als Wires-X C4FM und als FM Relais mit CTCSS 77 Hz und ist permanent mit "HB-ZH-Regio" verbunden.
Das Relais ist Notstrom betrieben und dadurch ausfallsicher!
Technische Daten Relais HB9SP 2m C4FM
| Sende-/Empfängergerät | Yaesu DR-2XE | |
| Sendeleistung | 20 Watt | |
| Sendefrequenz | 145.7375 MHz | |
| Empfangsfrequenz | 145.1375 MHz | |
| Shift | -0.6 MHz | |
| Modulation | C4FM / FM | Relais läuft im Dual Mode Betrieb / Morse-Kennung: HB9SP-WX alle 10 Min. |
| Öffnung des Relais | C4FM Träger oder FM CTCSS 77 Hz |
(ebenfalls wird der CTCSS 77 Hz durch das Relais mit ausgestrahlt) Nach 3 Min wird die Aussendung unterbrochen (TOT). Diese wird so lange aufrecht erhalten, bis keine Eingabe mehr erfolgt. |
| Empfindlichkeit | -128dBm | Der Repeater öffnet bei sagenhaften -128 dBm (0.089 uV)! |
| Duplexfilter | IK-Telecom DPRE5-6VL Verlust (mit Regelung) max.: Isolierung nicht schlechter als: Welligkeit: Durchgansleistung: Resonanzwellenlänge: Resonatordurchmesser: Masse: Abmessung: |
Abgestimmt auf 145.7375 / 145.1375 MHz 1.7 dB 97 dB 1.5 300 W 1/4 Lambda 128 mm (5") 12.2 kg 800x480x265 mm |
| 2m-Bandpass Filter | Kathrein | Auf 145.1375 MHz optimiert |
| 2m-Vorverstärker | Kuhne MKU LNA144A | Verstärkung 28 dB mit nachgeschaltetem 10 dB Dämpfungsglied |
| Verbindungskabel | RG-142 B/U doppelt geschirmtes Teflon Kabel | Die Länge beträgt jeweils, für eine korrekte Phasenabstimmung ohne Impedanztransformation, Lambda/2 |
| Antennenkabel | Flexwell 7/8" CU 2Y 50 Ohm | |
| Blitzschutz | Huber+Suhner Serie 3401 | |
| Antenne | Kathrein K552626 Rundstrahler | |
| Gewinn | 0 dB | |
| Polarisation | vertikal | |
| Locator | JN47GJ | Standort Waidberg |
| Höhe über NN | 581 Meter | (Mastfuss) |
| Antennenhöhe | 47 Meter | |
| Turmhöhe bis Plattform | 46 Meter | inkl. Betriebsfunk-Antenne 62.35 Meter |
| Bauart des Turmes | dreiseitige Pyramide mit vertikalen Eckpfosten und Aufstiegsleiter | (Die Seitenlänge der dreieckigen Grundrissfläche des Mastes beträgt auf Bodenhöhe 6 Meter. Für die Herstellung wurden ca. 18.3 Tonnen Stahl plus ca. 1.4 Tonnen für die Antennenspitze verwendet.) |
Für eine Gesamt- und Grossansicht der Bilder bitte in ein Bild klicken
